在现代工程结构中，焊接连接件广泛存在于汽车、船舶、轨道交通、风电设备等关键部位，然而焊接点也是疲劳损伤最易发生的薄弱环节。如何准确预测焊接疲劳寿命、评估其结构安全性，是疲劳分析中一个至关重要的难题。nCode作为国际领先的疲劳分析软件，提供了包括热点定位、结构应力法、应变寿命法等多种专业手段，专为焊接结构的疲劳寿命评估而设计。本文将聚焦于“nCode焊接疲劳如何定位热点nCode焊接疲劳结构应力法”这两个核心内容，深入解读其分析逻辑、操作流程与工程实践中的落地方法。

　　一、nCode焊接疲劳如何定位热点

　　焊接热点是指在焊缝周边区域，由于应力集中或结构形状突变，导致局部疲劳破坏最易发生的位置。准确定位这些“危险点”，是疲劳寿命预测的前提。nCode通过后处理与疲劳热图技术，结合有限元结果，实现自动化焊接热点检测。

　　1.基于有限元结果的热点筛查机制

　　nCode不直接进行建模求解，它通常依赖外部有限元软件（如Abaqus、ANSYS、Nastran）计算的结果文件（ODB、OP2等），提取其中的应力数据进行后处理。其热点定位流程如下：

　　导入FEM结果至nCodeDesignLife；

　　在“Stress”通道中选取感兴趣的焊接区域；

　　使用自动化“热点搜索（HotspotSearch）”工具；

　　软件会基于应力梯度、几何突变与焊接节点定义，自动提取关键点（通常是焊趾或焊根）；

　　在这些点上进行循环载荷分析与损伤累计运算，输出疲劳热图。

　　2.使用热点疲劳热图可视化危险区域

　　nCode内置的图形后处理模块可对疲劳寿命结果进行热图展示：

　　利用“ContourPlot”将热点寿命值可视化；

　　支持基于应力幅值、损伤、寿命等不同指标筛选显示；

　　工程师可快速识别焊缝周边寿命最短的位置，从而在设计中提前加固或优化；

　　热图还支持按材料组、部件或构件层级分类，便于集中评估风险。

　　3.支持多种疲劳模型的热点评估

　　nCode的热点定位不是一个独立工具，它依托于完整疲劳分析路径中的疲劳模型支持：

　　应力-寿命（S-N）方法下，结合焊接结构专用曲线（如IIW标准）；

　　应变-寿命（E-N）方法用于焊缝母材评估；

　　可以设定多个热点识别标准（如应力集中系数、平均应力修正因子）；

　　同时支持多工况合并分析，评估焊点在不同载荷谱下的失效倾向。

　　二、nCode焊接疲劳结构应力法

　　在焊接疲劳分析中，**结构应力法（StructuralStressMethod）**是最为推荐的一种工程计算方法。它介于名义应力与局部应力之间，兼顾计算简便性与结果精度，在复杂焊接结构疲劳预测中被广泛采用。nCodeDesignLife为该方法提供了完善的实现路径与参数控制。

　　1.结构应力法的基本原理

　　结构应力是指在焊接节点处截取的线性应力分布外推值，代表焊缝处总应力响应，但不包含焊趾微观应力集中效应。其优点在于：

　　不依赖网格密度（适用于中等网格模型）；

　　对焊接构造类型通用性强；

　　与国际疲劳标准（如DNV、IIW）兼容性好；

　　可用有限元提取应力点自动计算，不需显式建模焊缝细节。

　　2.在nCode中实现结构应力法的步骤

　　nCode支持Abaqus、ANSYS等FEM软件导入结果后，直接执行结构应力法疲劳分析。步骤如下：

　　在DesignLife项目中选择“StructuralStressMethod”分析类型；

　　指定关键焊缝节点所在区域；

　　定义焊缝类型：角焊、对接焊等，软件会自动调用相应结构应力系数；

　　输入S-N曲线，选择标准库中IIW或BS7608等焊接寿命曲线；

　　可选输入板厚、焊缝几何尺寸，用于修正应力幅值；

　　运行分析，输出焊缝疲劳寿命、损伤分布与最大危险点。

　　3.结构应力法中的修正策略

　　厚度修正：薄板或厚板对应力分布差异明显，可设置厚度校正因子；

　　平均应力修正：通过Goodman、Soderberg或Morrow等方法校正载荷不对称；

　　载荷类型：支持静载、循环载荷、任意复杂时域信号；

　　多点路径计算：通过“NodePath”或“Section”定义多个路径横截面，提取结构应力；

　　虚拟节点插值：nCode自动插值关键焊趾点应力，形成结构应力曲线。

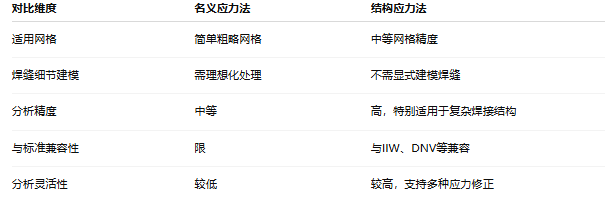

　　4.与名义应力法的对比优势

　　三、焊接疲劳分析在工程应用中的扩展技巧

　　掌握nCode的焊接疲劳分析能力之后，可以在多个行业中灵活扩展使用，从产品开发到结构监控，提升工程安全性。

　　1.结合应力谱分析实现变载疲劳

　　nCode支持将道路载荷、桥梁车流等时域信号导入，与结构应力法耦合；

　　软件内置Rainflow循环计数器，实现真实工况下的疲劳损伤累计；

　　可对比不同设计方案在典型运行周期下的寿命差异，辅助选型决策。

　　2.多材料焊接疲劳分析

　　可分别设置母材、焊缝材料的S-N曲线；

　　混合接头（如钢+铝）的焊缝需依据连接特性选择疲劳曲线；

　　nCode支持分区域调用不同材料数据库，实现多材料结构的疲劳寿命评估。

　　3.实验验证与分析模型迭代

　　分析结果可通过应变花或疲劳试验台验证；

　　将实测信号作为nCode输入，优化S-N曲线或修正因子；

　　支持多次迭代分析，实现从虚拟仿真到物理验证的闭环。

　　4.与其他CAE系统的集成协同

　　nCodeDesignLife可作为Abaqus、HyperMesh、ANSYSWorkbench的插件运行；

　　支持通过Tcl、Python脚本自动批量处理；

　　可将疲劳分析结果反馈至CAD平台指导结构优化（如厚度调整、筋板设计）。

　　结语

　　nCode焊接疲劳如何定位热点nCode焊接疲劳结构应力法不仅是疲劳分析中的技术难点，更是保障焊接结构安全性的关键路径。通过nCode的热点识别工具与结构应力法建模能力，工程师能够在产品开发前期就发现潜在疲劳薄弱点，避免后期重大结构失效。结合标准曲线、应力修正与自动化处理机制，nCode为焊接疲劳分析提供了系统而精准的解决方案。随着CAE仿真技术的不断发展，nCode在焊接疲劳领域的应用也将持续深化，成为工业界不可或缺的数字化工具之一。
