在工程分析中，nCode 是一个强大的工具，特别是在处理复杂的随机振动响应和材料表面特性时，它能够帮助工程师从有限元结果中提取关键的随机响应数据，并设置材料的表面粗糙度，确保产品在复杂的工况下具有良好的性能。本文将详细讨论 nCode如何从有限元结果中提取随机响应 以及 nCode如何设置挤压铝表面粗糙度，并提供一些优化技巧，以提升分析的精度和效率。
一、nCode如何从有限元结果中提取随机响应
随机响应分析 是工程振动分析中非常重要的环节，特别是在动态载荷和不确定性载荷情况下，系统的随机响应直接影响其可靠性和寿命。nCode 通过从有限元分析（FEA）中提取随机响应，帮助用户更准确地理解结构在随机振动下的表现。以下是如何在 nCode 中从有限元结果中提取随机响应的具体步骤：
1. 导入有限元结果
- 打开 nCode GlyphWorks 或 nCode DesignLife，并导入由有限元分析软件（如 ANSYS、Abaqus 或 Nastran）生成的 FEA 结果。nCode 支持多种有限元数据格式，确保导入的结果文件包含结构在不同载荷工况下的应力和应变数据。
- 这些有限元结果通常包括应力分布、模态分析结果和节点位移数据，为后续的随机响应分析提供基础。
2. 设置随机响应分析模块
- 在 nCode 工作流中，添加 随机响应分析模块。此模块允许用户基于有限元结果，计算结构在随机振动载荷下的响应情况。具体来说，nCode 将结合输入的随机载荷信号和 FEA 模态数据，计算结构的频率响应函数（FRF）和功率谱密度（PSD）。
- 输入随机载荷的频谱特性，例如功率谱密度（PSD）曲线，以及结构的模态频率和阻尼系数，这将帮助 nCode 生成准确的随机响应结果。
3. 计算结构的随机响应
- 在随机响应分析模块中，选择要分析的节点或应力点，并指定相应的模态数据。nCode 将结合这些数据，计算结构在不同频率下的动态响应。
- 通过随机响应分析，您可以获得结构在特定载荷下的响应幅度、位移、加速度等重要参数。随机响应曲线通常显示系统在不同频率范围内的响应情况，有助于识别结构的动态特性。
4. 提取随机响应数据
- 分析完成后，nCode 会生成随机响应的结果曲线。这些结果可以以图形或表格形式显示，您可以选择将结果导出为 Excel、CSV 或 图像文件，用于进一步的分析和报告。
- 随机响应曲线展示了结构在随机载荷作用下的动态行为，例如系统在特定频率下的共振响应。通过分析这些结果，工程师可以优化结构设计，避免不必要的振动失效。
通过这些步骤，您可以在 nCode 中成功从有限元结果中提取随机响应，帮助您更好地理解结构在随机振动载荷下的表现。
二、nCode如何设置挤压铝表面粗糙度
表面粗糙度 对材料的疲劳寿命、耐腐蚀性和机械性能有着显著的影响，特别是对于像挤压铝这样的材料，表面粗糙度直接关系到其在使用中的耐久性。nCode 支持通过材料参数设置和疲劳分析，来预测不同表面粗糙度条件下材料的性能。以下是如何在 nCode 中设置挤压铝表面粗糙度的具体步骤：
1. 选择材料模型

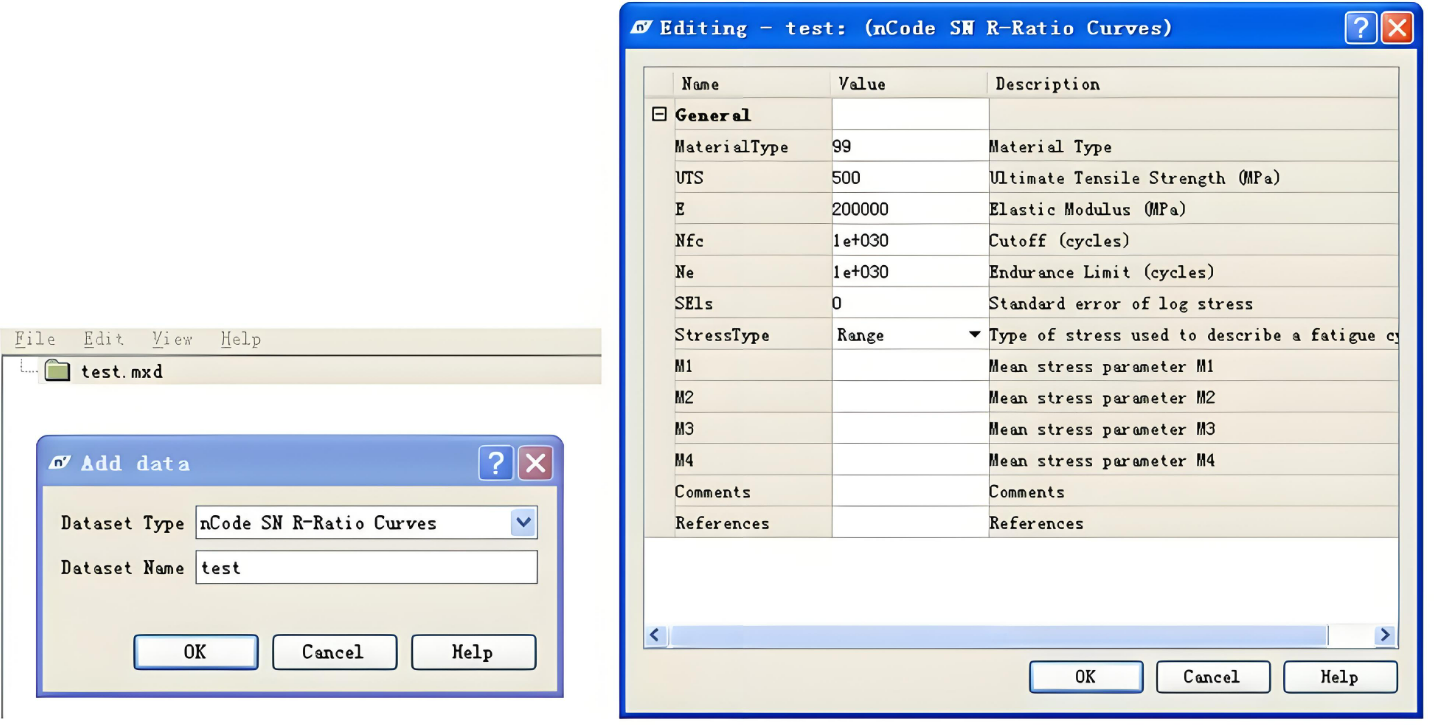

- 打开 nCode DesignLife，并导入挤压铝材料的模型。nCode 内置了多种常见金属材料的疲劳曲线，如果默认库中没有合适的挤压铝材料，您可以通过实验数据或材料手册手动添加新材料。
- 在材料库中，选择与挤压铝对应的材料，确保疲劳模型中的应力-应变曲线能够准确反映实际材料的特性。
2. 设置表面粗糙度参数
- 表面粗糙度对材料的疲劳寿命有显著影响，nCode 允许用户在疲劳分析中指定不同的表面粗糙度参数。进入材料设置界面，找到 表面粗糙度 选项，您可以通过输入具体的粗糙度值（如 Ra 值，通常以微米为单位）来定义材料的表面特性。
- 挤压铝的表面粗糙度通常取决于加工工艺，您可以根据实际工况设置合适的 Ra 值。较大的粗糙度会降低材料的疲劳寿命，而较小的粗糙度则有助于提高材料的耐久性。
3. 调整疲劳寿命曲线
- 设置表面粗糙度后，nCode 将自动调整材料的 疲劳寿命曲线（SN 曲线或 EN 曲线）。表面粗糙度越高，疲劳强度越低，材料的 SN 曲线会相应下移。通过这些调整，nCode 可以模拟不同表面条件下材料的疲劳性能。
- 对于挤压铝材料，表面缺陷、加工痕迹等也会影响其疲劳强度，因此，在设定粗糙度时，确保将这些影响因素一并考虑。
4. 运行表面粗糙度分析
- 完成表面粗糙度设置后，运行疲劳寿命分析。nCode 将根据输入的粗糙度参数计算挤压铝材料在特定载荷条件下的疲劳寿命，结果会以颜色图和数据表的形式展示。
- 通过这些分析，您可以清楚地了解表面粗糙度对挤压铝材料疲劳寿命的影响，帮助您优化加工工艺和材料选择，提升产品的整体性能。
通过这些步骤，您可以在 nCode 中设置挤压铝的表面粗糙度，准确评估其在不同表面条件下的疲劳寿命。
三、nCode有限元分析与表面粗糙度设置的优化技巧
为了提升 nCode 中有限元分析和表面粗糙度设置的效率和精度，以下是一些优化技巧，帮助用户更好地完成复杂的疲劳分析任务：
1. 准确选择材料参数
- 在进行挤压铝材料的分析时，确保材料库中的疲劳参数准确无误。如果现有材料库中的数据无法满足需求，可以通过实验数据手动添加或更新材料的疲劳曲线。这一步骤对于准确预测材料的疲劳寿命至关重要。
2. 优化有限元分析结果
- 在提取随机响应时，有限元模型的精度直接影响分析结果的准确性。因此，确保 FEA 模型具有足够的细化网格和正确的边界条件设定。特别是在处理复杂结构时，合理的网格划分和载荷施加方式能够显著提高分析效率和精度。
3. 合理设定表面粗糙度范围
- 在设定表面粗糙度时，建议根据实际加工条件设定合理的粗糙度范围。不同的加工方式，如机械加工、喷砂处理、抛光等，会对表面粗糙度产生不同影响。通过对比不同粗糙度下的疲劳寿命结果，选择最优的加工工艺和材料处理方式。
4. 结合实验数据验证
- 为了提高 nCode 计算结果的可靠性，建议结合实验数据进行验证。通过将计算结果与实验数据进行对比，您可以进一步调整材料模型和表面粗糙度参数，确保疲劳寿命预测的准确性。
通过这些优化技巧，您可以在 nCode 中更加高效、精确地进行有限元分析和表面粗糙度的设置，确保材料的疲劳寿命分析符合实际工况，提升产品的设计可靠性。
四、总结
本文详细介绍了 nCode如何从有限元结果中提取随机响应 和 nCode如何设置挤压铝表面粗糙度，并提供了一些有限元分析与表面粗糙度设置的优化技巧。通过合理设置分析参数和优化材料模型，您可以在 nCode 中更高效地进行疲劳寿命分析和表面粗糙度评估
