有限元疲劳分析是工程领域中广泛应用的一种方法，旨在通过计算和模拟材料或结构在周期性负载作用下的疲劳寿命和性能。nCode 是一款常用的有限元疲劳分析软件，广泛应用于汽车、航空航天、机械等领域。本文将介绍常见有限元疲劳分析方法，有限元疲劳分析软件nCode测试，帮助你更好的使用nCode。

一、常见有限元疲劳分析方法

有限元疲劳分析通过将材料或结构的疲劳行为转化为数学模型，进而利用计算机模拟其在实际负载作用下的寿命。

常见的有限元疲劳分析方法包括：

S-N 曲线法（应力-寿命法）

S-N 曲线法是最常用的疲劳分析方法之一，适用于低周期疲劳分析。在这种方法中，疲劳寿命与应力幅值之间的关系通过一条曲线表示，称为 S-N 曲线。通过在实验中测定材料在不同应力水平下的疲劳寿命，可以得到一条经验性曲线，进而预测材料或结构在实际工况下的疲劳寿命。

应变-寿命法（E-N 法）

应变-寿命法通常用于较高应变水平下的疲劳分析，尤其适用于高温、塑性变形及材料断裂等复杂工况。在应变-寿命法中，材料的疲劳寿命与应变幅值（而不是应力幅值）之间的关系通过应变-寿命曲线（E-N 曲线）表示。

疲劳损伤法（Miner 法则）

Miner 法则是一种基于应力幅度的线性损伤累积理论，用于分析在多次加载下材料的疲劳损伤。根据 Miner 法则，材料在每个不同的加载历史下都会发生一定程度的损伤，而这些损伤可以累加至一个极限值，从而预测材料的破坏时间。

断裂力学方法（裂纹扩展法）

断裂力学方法主要用于预测材料中裂纹的扩展和最终断裂。该方法以裂纹尖端的应力强度因子（K）为基础，分析裂纹在外力作用下的扩展速度及寿命。断裂力学方法通常适用于疲劳裂纹初始阶段较小，但随着使用时间的延长，裂纹逐渐扩展的情况。

有限元疲劳模拟

在实际应用中，有限元法与疲劳分析方法结合使用，能够精确地模拟复杂结构在外力作用下的疲劳过程。有限元分析通过对结构进行离散化，将其划分为许多小的单元，从而求解每个单元在不同加载条件下的应力和应变状态。

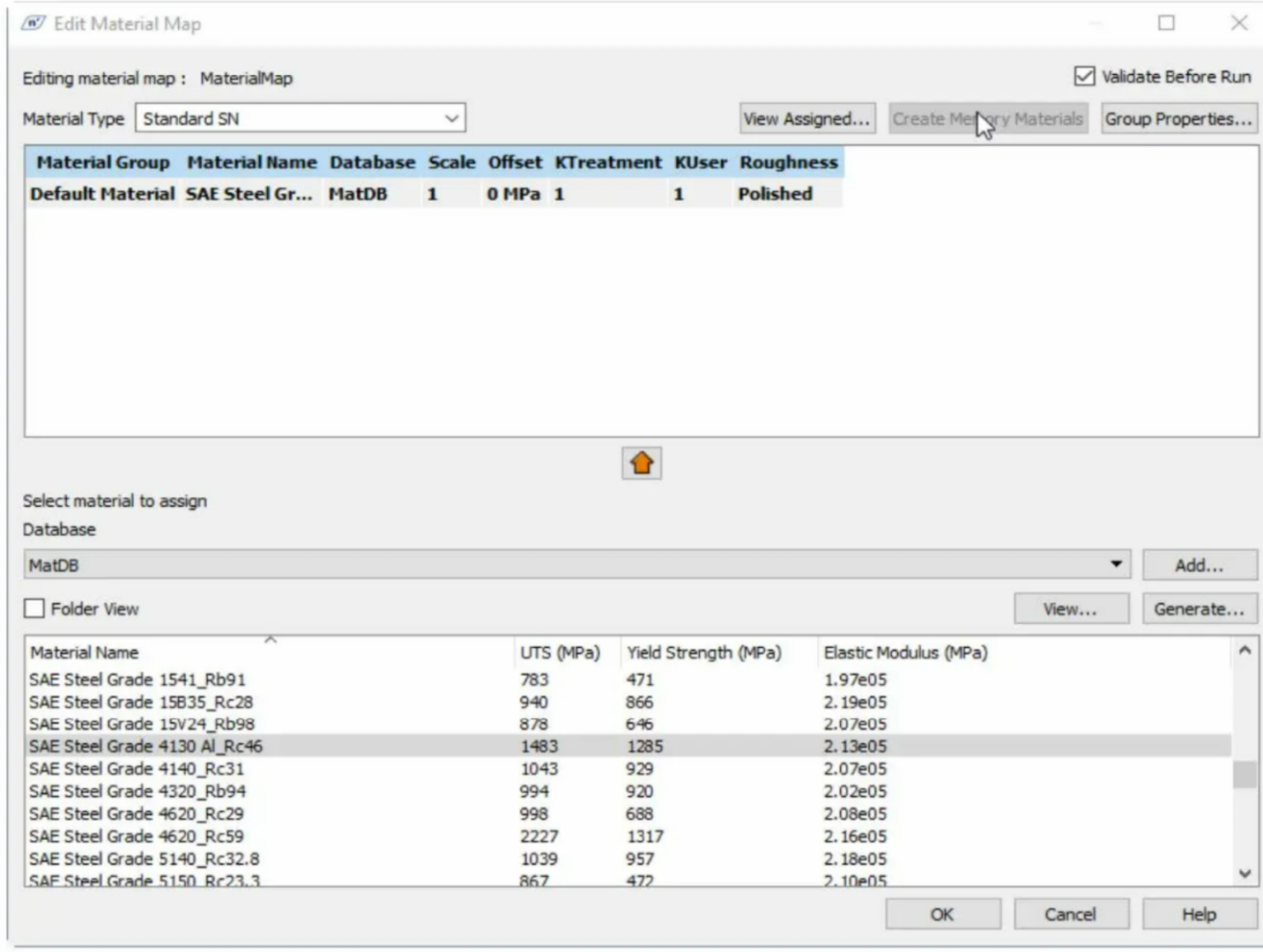

图1：有限元疲劳分析

二、有限元疲劳分析软件nCode测试

nCode 是一款强大的有限元疲劳分析软件，广泛应用于结构、汽车、航空等领域的疲劳分析。nCode 提供了全面的疲劳分析功能，包括数据处理、疲劳损伤预测、寿命评估和结果可视化等。

以下是使用 nCode 进行有限元疲劳分析的主要步骤和测试功能：

导入有限元分析结果

nCode 可以与多种有限元分析软件（如 ANSYS、Abaqus、MSC Nastran 等）进行无缝集成。用户可以将有限元分析结果（如应力、应变、位移等数据）导入 nCode 进行疲劳分析。nCode 支持多种文件格式的导入，包括常见的 .txt、.csv、.fem 和 .xml 文件格式。

数据处理和预处理

在 nCode 中，导入的有限元数据通常需要进行处理和预处理，才能进行有效的疲劳分析。nCode 提供了强大的数据清理功能，包括去噪、插值、平滑等操作。这些功能帮助用户去除数据中的噪声，填补缺失值，保证数据的完整性和准确性。

疲劳分析模型选择

nCode 提供多种疲劳分析模型，用户可以根据不同的工况选择合适的模型进行分析。例如，用户可以选择 S-N 曲线法、应变-寿命法、Miner 法则等。nCode 支持用户根据项目的实际需求自定义疲劳分析方法，确保分析结果的准确性。

疲劳寿命预测与损伤评估

在疲劳分析过程中，nCode 会根据输入的载荷历史、材料特性及选定的疲劳模型计算材料或结构的疲劳寿命。nCode 可以通过疲劳损伤分布图、S-N 曲线、应力应变分析等方式直观展示疲劳损伤的累积过程，帮助用户评估结构的剩余寿命以及可能的失效位置。

结果可视化与报告生成

在完成疲劳分析后，nCode 提供了丰富的结果可视化工具，帮助用户清晰展示分析结果。用户可以生成应力分布图、损伤分布图、寿命预测图等，这些图表可以直观地反映疲劳损伤的关键区域。

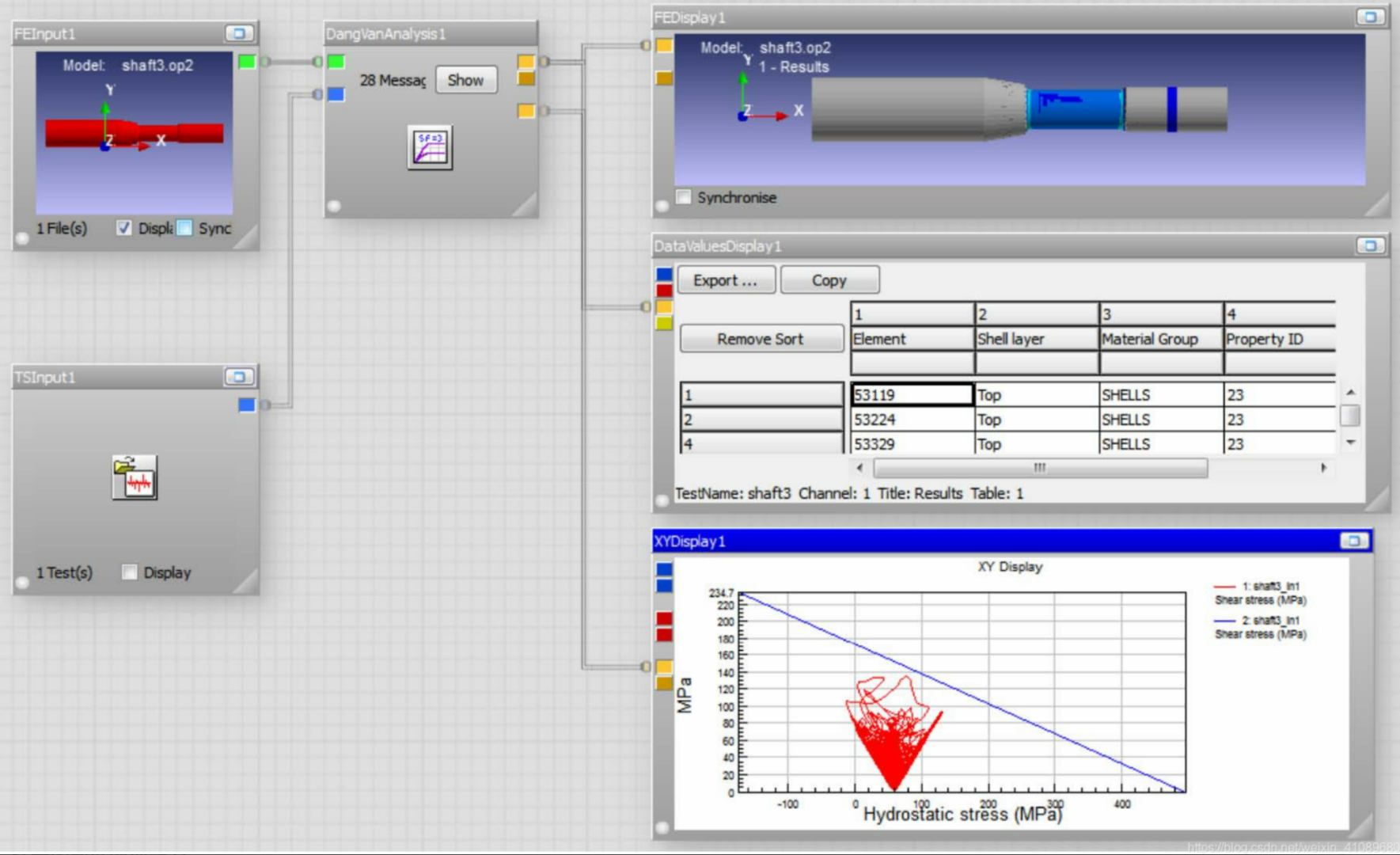

图2：nCode测试

三、nCode的优势与应用场景

nCode 作为一款功能强大的有限元疲劳分析软件，具有多个优势，尤其在处理复杂的疲劳分析问题时，表现尤为出色。

精准的疲劳寿命预测

nCode 提供了多种先进的疲劳分析方法，能够在不同的工程应用中提供精准的疲劳寿命预测。通过精细的模型选择和数据处理，nCode 可以在复杂的工况下准确评估疲劳损伤和剩余寿命，确保结构的可靠性和安全性。

强大的数据处理能力

在疲劳分析中，数据清理和预处理是至关重要的。nCode 提供了多种数据处理功能，能够有效去除噪声、平滑数据、填补缺失值，从而保证分析结果的准确性。

与其他软件的无缝集成

nCode 与多个有限元分析软件兼容，可以直接导入其他软件的分析结果进行进一步处理。这样，用户可以充分利用已有的有限元分析模型，提升分析效率。

丰富的可视化与报告功能

nCode 提供了多种结果可视化功能，用户可以通过图表和图形直观展示分析结果。此外，nCode 支持自动生成报告，简化了结果的总结和展示过程。

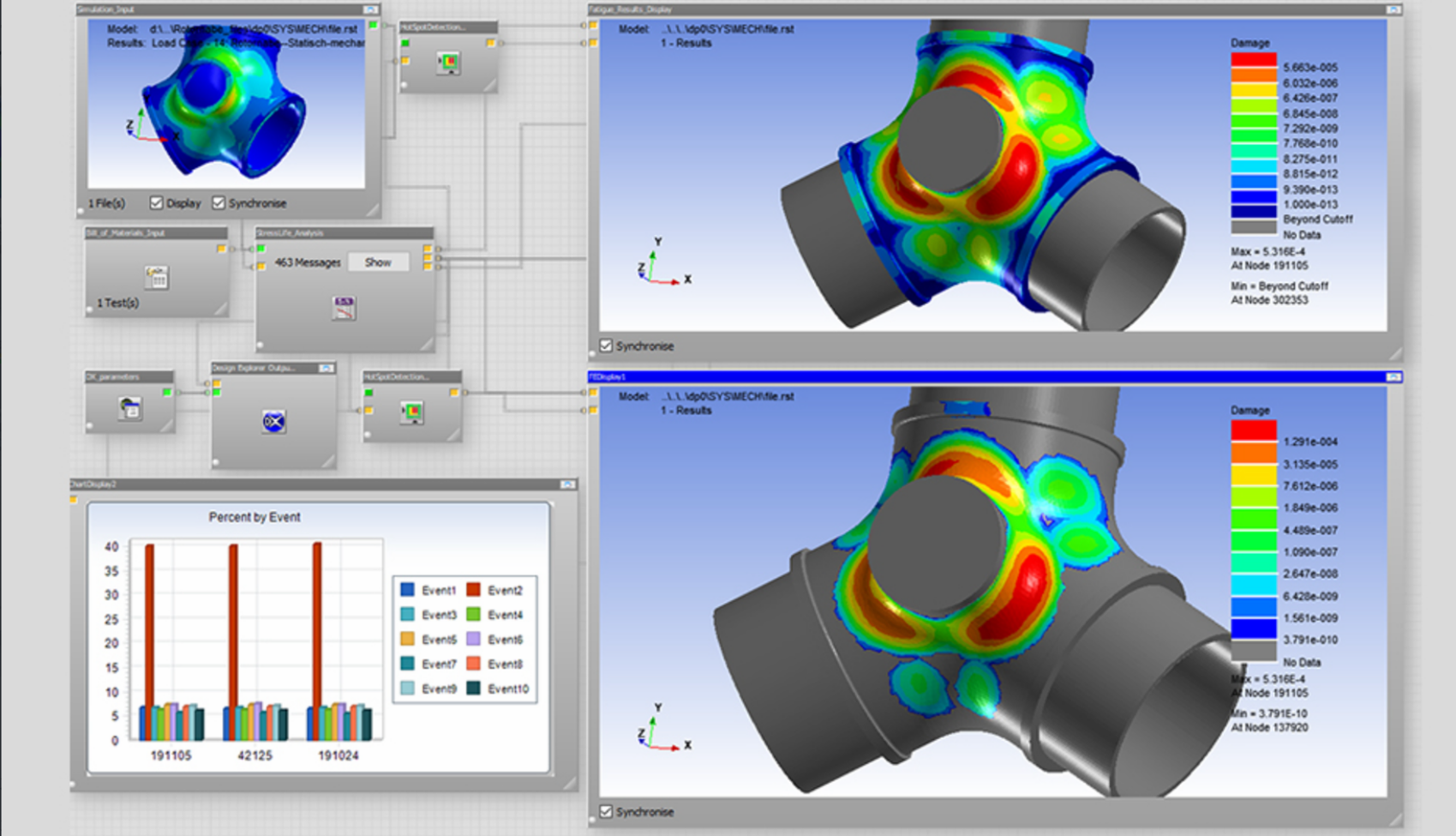

图3：丰富可视化

四、总结

以上就是常见有限元疲劳分析方法，有限元疲劳分析软件nCode测试的内容，通过合理选择疲劳分析方法和精确的计算，nCode 帮助工程师提高设计的安全性和耐久性，减少因疲劳失效导致的事故。随着工程技术的发展，nCode 将继续发挥其在疲劳分析中的重要作用，为各行业的产品设计和优化提供有力支持。
