在结构疲劳分析和寿命评估过程中，载荷谱是连接实际工况与虚拟仿真的桥梁。nCode作为业界广泛应用的疲劳分析工具，其在载荷谱编制与处理方面具备极高的灵活性和强大能力。nCode载荷谱如何截取片段，nCode载荷谱编制教程这一问题，往往是测试数据处理和仿真准备阶段的关键。合理截取高效片段、重构代表性谱段，不仅能提高计算效率，还能提升疲劳分析的代表性和准确性。本文将从操作方法、实际案例及参数设置三个层面，深入讲解如何在nCode中完成载荷谱的截取与编制。
一、nCode载荷谱如何截取片段
在nCode GlyphWorks或DesignLife等平台中，载荷谱的截取操作可以通过时间范围设定、事件触发点选择、或者应力/加速度信号阈值筛选来完成。选择合适的截取方式，取决于目标数据的特性与分析目标。
1、使用“Time Range”节点截取特定时间段
将原始载荷谱信号文件导入GlyphWorks后，插入“Time Range”节点；
设置Start Time与End Time，例如截取第500秒至800秒间的数据；
可配合“Preview”功能实时查看被选区的变化，确认数据是否正确选取。
该方法适用于已知事件起止时间，适合对高速公路行驶、特定道路段工况等进行精确截取。
2、根据数值阈值筛选目标片段
使用“Data Selector”或“Conditional Extract”节点；
设置某一变量的门限值，如当加速度大于2g时进行数据提取；
支持设定持续时间限制，避免误选单次波动信号。
常用于识别大幅载荷冲击、急加减速工况，或通过车辆CAN信号提取关键操作段。
3、事件标记法配合“Event Selector”提取
若测试中已插入触发事件（Event Marker），可直接使用“Event Selector”或“Segment Extractor”节点；
选择具体事件标签，如“Brake_Start”与“Brake_End”，截取两事件间数据；
支持按事件批量导出，实现多段关键谱段提取。
这一方式适合规范化道路实验数据处理，如FTP75、WLTC、UDDS工况拆分。
4、对多通道数据进行联合判断截取
可使用“Multi-Condition Selector”结合多个变量判断，如同时满足车速>60km/h且发动机负荷>75%；
特别适用于整车测试数据的多因素筛选分析；
输出结果为单一通道或复合通道，可供后续合成处理使用。
5、自动分段与可视化选择
插入“Event Detection”节点自动划分峰值点或事件变化点；
使用“View Data”或“Marker Editor”手动选择特定谱段；
支持图形化框选与导出，适合人工干预需求高的特殊场景。
二、nCode载荷谱编制教程
nCode载荷谱的编制不仅仅是把原始数据切割，它还包括标准化、循环计数、载荷整合和结果输出等步骤。以下为常见的谱编制流程及操作技巧：
1、数据预处理
使用“Import Data”节点导入时间序列信号；
进行去偏处理（Remove Offset）、滤波（Low/High Pass Filter）；
对信号采样率不一致的多源数据进行“Resampling”，统一时间轴；
这些步骤为后续载荷对齐和编制打好基础。
2、循环计数（Rainflow）
插入“Cycle Counting”节点，选择Rainflow计数方法；
设置Gate Level（门限值）以过滤掉微小循环；
统计结果输出包括循环幅值、平均值、频次等；
这是构建疲劳载荷历史的核心步骤，Rainflow算法广泛用于疲劳寿命预测。
3、载荷谱合成与时间压缩
使用“Concatenate”将多个谱段拼接；
使用“Time at Level”将循环压缩为典型载荷分布；
配合“Compressive History”压缩时间长度，方便后续疲劳仿真输入；
该过程可根据设计寿命设定1小时/1天/10年代表谱段。
4、转换单位与轴方向调整
使用“Math”节点对应力、加速度等数据进行单位转换；
可用“Coordinate Transformation”更改坐标系方向，保证与仿真方向一致；
确保数据满足FEA模型的输入格式要求。
5、导出为标准谱段格式
使用“Export Data”将载荷谱输出为CSV、RPC III、NCode Binary等格式；

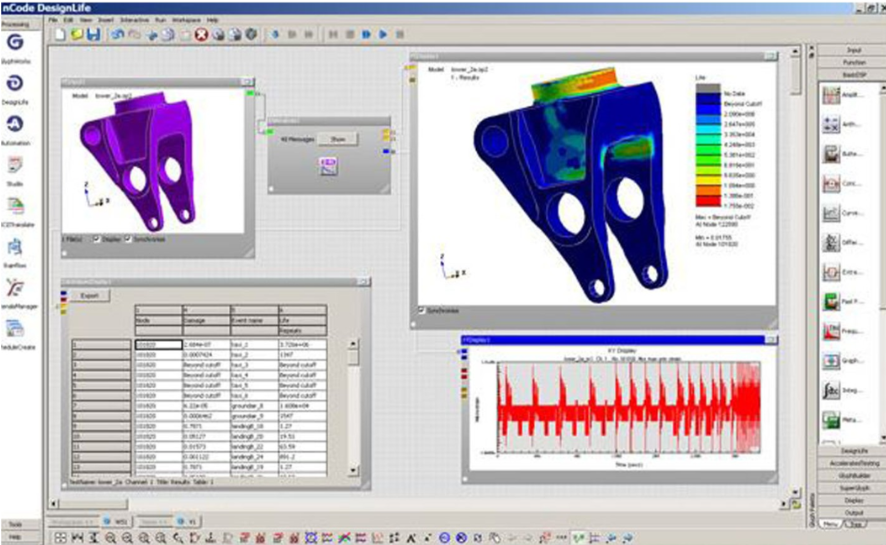

在DesignLife中支持直接从GlyphWorks输出至疲劳分析环境；
可设置Header信息与单位说明，方便工程师识别。
三、nCode载荷谱编辑与自动化生成技巧
针对需要频繁批量处理测试数据或创建多个代表性载荷谱的场景，以下操作建议可进一步提高工作效率：
1、使用模板流简化重复性任务
在GlyphWorks中保存一个标准数据处理流（Glyph Template），例如“导入→裁剪→Rainflow→导出”；
每次只需更换输入文件即可批量生成谱段；
支持在批处理中通过脚本控制参数变化，适合大量实车测试数据处理。
2、集成多源信号实现多维谱段生成
同时导入悬架载荷、车速、转向角、油门开度等数据；
设置多通道条件判断，提取如“转弯加速”、“刹车过坑”等复合谱段；
输出的谱段更具代表性，满足关键疲劳区域加载需求。
3、调用Python脚本自动控制GlyphWorks节点
nCode支持通过GlyphScript实现自动化；
用户可通过Python或VB脚本控制载荷截取起止时间、参数调节和数据导出；
对于大规模自动数据分析极具效率优势。
总结
针对“nCode载荷谱如何截取片段，nCode载荷谱编制教程”这一问题，实际操作中既要理解GlyphWorks工具的节点功能，也要结合工程场景灵活设定截取方式与谱段生成逻辑。通过合理选择截取方法、标准化处理流程、批量自动化编制能力，nCode不仅能帮助用户构建真实有效的载荷历史，还能大幅提升疲劳分析与结构验证的效率。在现代可靠性工程中，这类工具化操作已经成为连接测试数据与仿真结果的重要桥梁。
