在工程分析和产品设计中，nCode 是一款强大的工具，用于疲劳分析、振动测试和材料寿命预测。了解 nCode疲劳分析流程是什么 以及如何应对 nCode疲劳分析报错 对于保证分析的准确性和顺利完成项目非常重要。本文将详细介绍 nCode 疲劳分析的标准流程，并提供一些报错处理的方法和优化技巧，帮助用户提高分析效率。

一、nCode疲劳分析流程是什么

nCode疲劳分析 是一个系统化的过程，主要用于评估材料和结构在循环载荷下的疲劳损伤和寿命。nCode 提供了多种疲劳分析方法，如应力寿命法（SN法）、应变寿命法（EN法）等，适用于不同的材料和工况。以下是典型的 nCode 疲劳分析流程：

1. 导入载荷和有限元数据

- 在进行疲劳分析之前，首先需要导入载荷数据和有限元分析（FEA）结果。载荷数据通常是时间序列的形式，如力、应力或应变的变化。nCode 支持多种格式的载荷数据输入（如 CSV、TXT），以及常见的有限元模型文件（如 Nastran、Abaqus、ANSYS 等）。

- 导入后，nCode 将结合载荷和应力应变分布信息，为后续的疲劳分析提供基础数据。

2. 选择疲劳分析模型

- 根据材料和载荷条件，选择合适的疲劳分析模型。nCode 支持应力寿命法（SN法）和应变寿命法（EN法）。应力寿命法 适用于高周疲劳场景，特别是应力较小、循环次数较多的情况；而 应变寿命法 适用于低周疲劳，即大应变、小循环次数的情况。

- 在选择疲劳模型时，还可以选择合适的损伤累积模型（如 Miner 规则），以评估材料在多重载荷循环下的疲劳累积情况。

3. 设置材料属性

- 材料的疲劳特性是疲劳分析的核心。在 nCode 中，您可以从内置材料库中选择所需材料，或手动输入材料的疲劳特性数据（如 SN 曲线或 EN 曲线）。这些数据通常来源于实验测试，能够精确反映材料在不同应力水平下的疲劳寿命。

- 如果分析涉及复合材料或其他特殊材料，您可以根据具体实验数据自定义材料的疲劳模型，确保分析结果符合实际情况。

4. 定义疲劳载荷工况

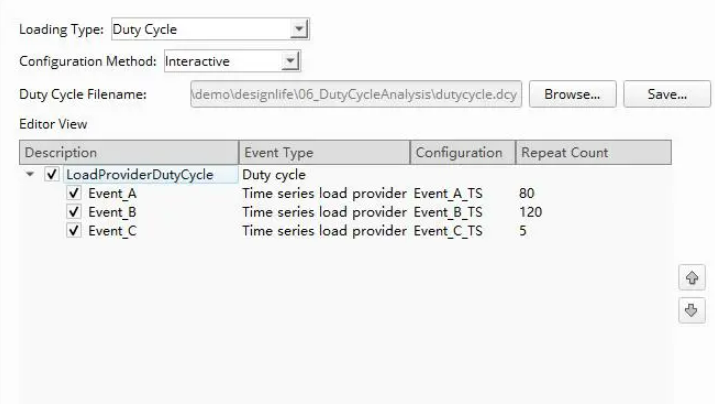

- 根据导入的载荷数据和疲劳模型，设置不同的疲劳载荷工况。例如，载荷可以是单一的循环载荷，也可以是多个载荷条件组合的复合工况。您可以在 nCode 中灵活设置每个载荷的循环次数、幅值和频率等参数，以模拟实际工况。

5. 运行疲劳分析

- 在完成所有设置后，运行疲劳分析。nCode 将根据载荷、材料属性和疲劳模型，计算出材料的累积损伤和疲劳寿命。结果可以以多种形式呈现，包括 疲劳寿命分布图、累积损伤图、应力应变曲线 等。

6. 查看与导出分析结果

- 分析完成后，您可以通过 nCode 的 结果查看器 直观地查看疲劳寿命分布图和损伤累积图。nCode 支持导出结果为 图像、Excel 或 PDF 格式，便于报告撰写和数据分享。疲劳寿命分布图通常用颜色表示材料的疲劳寿命，绿色表示寿命较长，红色表示疲劳损伤严重、寿命较短。

通过这些步骤，您可以完整地进行 nCode 的疲劳分析，获得准确的疲劳寿命预测结果。

二、nCode疲劳分析报错怎么处理

在进行 nCode 疲劳分析时，可能会遇到一些报错情况。理解报错的原因并及时解决，能够保证分析顺利进行。以下是一些常见的报错问题及其处理方法：

1. 输入数据错误

- 常见错误：nCode 在导入载荷数据或有限元结果时，可能会提示数据格式错误或数据不完整。数据错误通常是由于载荷数据格式不匹配、缺失数据点或单位设置不正确造成的。

- 解决方案：检查数据文件格式是否正确，例如 CSV 文件是否有丢失的列，或者单位是否一致。确保导入的载荷数据与实际分析要求相匹配，并在 nCode 中进行必要的单位转换。

2. 材料属性错误

- 常见错误：在设置材料属性时，nCode 可能提示材料的 SN 曲线或 EN 曲线不完整，或材料属性缺失。

- 解决方案：检查材料库中的材料数据，确保疲劳曲线数据完整。如果使用自定义材料，确保 SN 曲线或 EN 曲线数据来源可靠，避免曲线不完整或数值输入错误。必要时，可以通过材料手册或实验数据重新输入材料的疲劳参数。

3. 有限元模型导入错误

- 常见错误：nCode 导入有限元模型时，可能会提示网格不一致或应力应变数据丢失。这通常是由于有限元模型的边界条件设置不当或网格划分不合理造成的。

- 解决方案：在有限元软件中重新检查模型的网格划分和边界条件设置，确保模型中包含所有必要的应力应变数据。尤其在多部件装配体分析时，注意接触点和边界条件的处理。

4. 计算错误

- 常见错误：在运行疲劳分析时，可能会遇到计算无法收敛或模型过于复杂导致内存溢出的情况。

- 解决方案：检查疲劳分析的设置，确保疲劳模型和载荷设置合理。如果模型过大或载荷过于复杂，可以考虑简化模型，减少计算点或采用更高效的计算方法。此外，确保计算机的内存和硬件配置满足 nCode 分析的需求。

5. 版本兼容性问题

- 常见错误：某些功能或模块可能在不同版本的 nCode 中有兼容性问题，导致报错。

- 解决方案：定期更新 nCode 软件到最新版本，或者安装相关的补丁程序，确保软件能够正常运行。如果问题依然存在，建议联系 nCode 技术支持团队。

通过这些方法，您可以有效解决 nCode疲劳分析 中的常见报错问题，确保分析顺利完成。

三、nCode疲劳分析常见问题与优化技巧

为了提高 nCode 疲劳分析的效率和准确性，掌握一些常见问题的处理方法与优化技巧至关重要。以下是几条实用的优化建议：

1. 优化有限元模型

- 在进行复杂结构的疲劳分析时，合理的网格划分和载荷施加方式非常重要。过于密集的网格划分会增加计算时间，而过于粗糙的网格会降低计算精度。因此，建议根据分析的具体需求，选择合适的网格划分策略，确保在精度和效率之间取得平衡。

2. 合理选择疲劳模型

- 不同材料和载荷条件下，选择合适的疲劳分析模型至关重要。对于低应力、高循环的疲劳分析，使用应力寿命法（SN法）；而对于高应变、低循环的情况，建议选择应变寿命法（EN法）。选择合适的模型不仅能提高分析的精度，还能减少计算负担。

3. 批量处理与自动化脚本

- 对于大型项目或需要多次运行疲劳分析的情况，建议使用 nCode 的批量处理功能或自动化脚本。通过编写简单的脚本，您可以自动化处理多个分析任务，减少手动操作，提升工作效率。

4. 数据预处理

- 在导入载荷数据前，建议对数据进行预处理，确保数据的完整性和一致性。通过过滤噪声、填补缺失数据等预处理操作，可以提高分析结果的准确性。

5. 验证与迭代

- 在完成疲劳分析后，建议结合实验数据进行验证。通过将分析结果与实际测试结果进行对比，您可以进一步优化疲劳模型和材料参数，确保疲劳寿命预测的可靠性。

通过这些优化技巧，您可以在 nCode 中更加高效地进行疲劳分析，减少错误发生，确保结果的准确性。

四、总结

本文详细讨论了 nCode疲劳分析流程是什么 和 nCode疲劳分析报错怎么处理，并提供了一些常见问题的解决方法与优化技巧。通过合理设置分析流程和优化模型，您可以在 nCode 中更高效地完成疲劳分析，确保每个项目的数据处理更加精准和高效。
